HZD-B-8B-A6一體化振動變送器
產品概述
HZD-B-8B-A6一體化振動變送器是一款集成了振動速度傳感器、精密測量電路及顯示電路的高集成度測量設備，適用于旋轉機械振動監測領域。該產品采用磁電式傳感技術，通過內置磁電線圈和信號處理電路，將機械振動轉換為標準4-20mA電流信號輸出，可直接連接DCS、PLC等控制系統，為風機、水泵、電機等工業設備提供經濟高效的振動監測方案。
技術特點
該變送器采用不銹鋼全密封外殼設計，具備防水防塵特性，可在-25℃至+85℃環境溫度下穩定工作。產品支持振動速度（10-50mm/s有效值）和位移（100-500μm峰峰值）雙模式測量，頻響范圍10-1000Hz，分辨率達0.2%，溫漂小于0.1%/℃。其兩線制環路供電設計（12-35V DC）簡化了布線，最大可承受20g機械沖擊，輸出阻抗100kΩ，在24V供電時支持600Ω負載能力。
安裝與應用
產品采用M10×1.5或M8×1螺紋安裝方式，可垂直或水平固定于被測設備表面，安裝時僅需在機殼預留φ35mm平臺。建議使用屏蔽電纜連接，屏蔽層在DCS端接地以降低干擾。廣泛應用于電力、石化、鋼鐵等行業的風機、壓縮機、汽輪機等旋轉機械的機殼振動監測，通過實時振動數據幫助用戶評估設備運行狀態。
結構設計

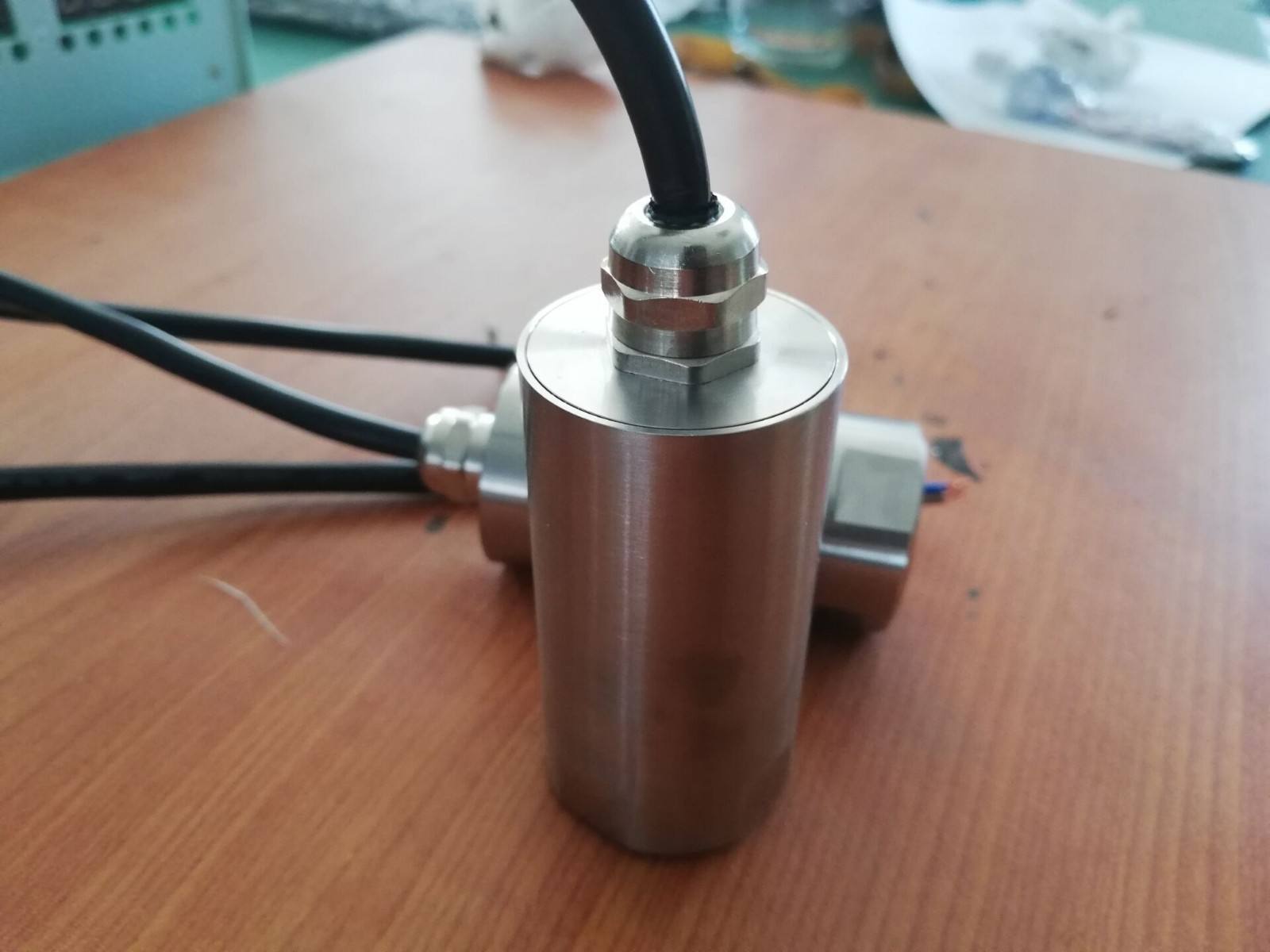

變送器外形尺寸為φ33×70mm（不含線纜），重量約350g，采用緊湊型一體化結構。內部集成放大電路、積分電路和電壓電流轉換模塊，具有動態特性優良、抗干擾能力強等特點。產品提供鎧裝電纜選項（標注K后綴），電纜長度可按0.1米為單位定制，支持端子輸出或1-2米線纜輸出等多種配置。
功能優勢
通過將傳感器與變送模塊集成，該產品避免了長距離信號傳輸導致的信號衰減問題，提高了測量精度和系統可靠性。其晶體電路設計無機械磨損部件，使用壽命長，任意角度安裝不影響測量性能。原始信號輸出端可提供1Vp-p緩沖信號，便于用戶進行二次開發或故障診斷。
一、概述
HZD-B-8B-A6一體化振動變送器是將傳統的振動傳感器、變送器精密測量電路集成在一起，實現了高精度振動測量系統，具有高可靠性、體積小、安裝方便、維護容易等特點。該產品可與PLC、DCS等系統直接連接使用。
可測量旋轉機械（振動速度、振動幅度、軸向位移、機殼振動（軸瓦振動）、機架振動等參數）的長期實時監測，主要安裝在各種旋轉機械裝置的軸承座或軸承蓋上（如：風機、電機、減速機、泵、輥壓機、汽輪機、煤礦機械、壓縮機、齒輪箱、往復式機械、磨煤機等），廣泛用于電廠、水泥、石油化工、鋼鐵冶金、造紙等行業的旋轉設備。
用來提前診斷旋轉機械的故障或?qū)嶒?yàn)室完善產品提供改善依據，有效地對設備進行保護，為企業預先做好維護的準備，減少事故隱患的發生，提高工廠效益！
二、電氣指標：
工作電壓：DC24V
頻 響: (±3dB)
位 移：2－3.0KHz；
速 度：2－10KHz；
電流輸出：4～20mA
輸出阻抗：＜750Ω
準 確 度：±2％（+250C）
三、物理指標：
外形尺寸：如圖所示
材料：304不銹鋼
重量：400g
四、環境指標：
操作溫度：-250C到+600C
貯存溫度：-400C到+700C
濕 度：95％非凝固 |
