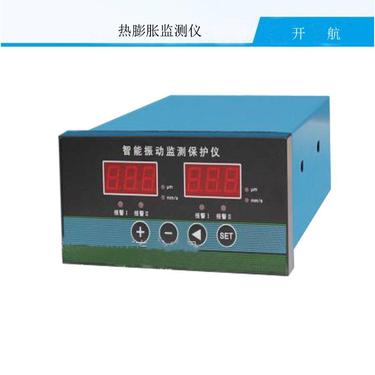

RDXZ-2軸振動監視監控保護儀
產品概述
RDXZ-2軸振動監視監控保護儀是一款用于旋轉機械振動監測的智能儀表，主要應用于電力、鋼鐵、石化、水利等行業的大型設備保護。該產品采用雙通道設計，可同時監測水平和垂直方向的徑向振動，適用于汽輪機、風機、壓縮機、水泵等旋轉機械的振動狀態監測與保護。
核心功能特點
該產品具有高度集成化設計，安裝調試簡便，支持長期在線監測。采用高性能開關電源并配備高低通濾波器和隔離柵，有效提升抗干擾能力。產品支持4-20mA電流模擬量輸出，可與DCS、PLC等系統無縫對接。具備報警延時設定功能（0-3秒可調），可防止現場干擾引起的誤報警，同時具有輸入信號故障自診斷功能，當探頭磨損或線路異常時會自動切斷報警輸出回路。
技術參數與性能
測量范圍覆蓋0-500μm（可定制），頻率響應10-1000Hz，綜合誤差不超過滿量程的±1%。產品采用三位LED數碼管顯示，分辨率達1μm，電流輸出精度為滿量程的±1%。工作環境溫度-20℃至80℃，濕度0-100%無冷凝。內置-24VDC電源輸出（100mA）可為配套傳感器供電。繼電器接點容量為DC28V/2A或AC250V/1A，滿足不同場景的負載需求。
應用場景與優勢
該產品特別適用于旋轉機械啟停和運行過程中的振動監測，能及時捕捉轉子徑向振動異常。通過面板按鍵可靈活調整量程和報警值，無需電位器調節，方便現場調試。產品具有上電/掉電保護功能，可保存歷史報警數據和參數設置，30秒無操作自動返回運行狀態。其緊湊型設計（160×80×225mm）適合各類機柜安裝，為設備安全運行提供可靠保障。
系統配套與擴展
RDXZ-2型儀表需配合DWQZ系列電渦流傳感器使用，建議每個軸承安裝兩個呈90°夾角的探頭組成完整監測系統。產品支持振動值線性修正功能，在特殊工況（如汽輪機盤車時）可啟用報警倍增功能臨時調整報警閾值。通過后面板接口可連接記錄儀或計算機系統，實現振動數據的長期記錄與分析。
一、簡介：
RDXZ-2軸振動監視保護儀配接6800XL電渦流傳感器，可測量各種旋轉機械轉子的軸的徑向振動。適合旋轉機械裝置TSI的系統設計使用，可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報。
二、主要功能：
汽輪機、磨煤機、風機、減速機、水泵、離心機、平衡機、空壓機等旋轉類機械的軸瓦振動的監視和保護。
三、功能說明：
測量值、報警設定值，可分別在LED數碼管上顯示。
當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
四、電氣指標：
傳感器輸入：6800XL電渦流傳感器
測量范圍：0～500μm pk-pk
測量精度：線性誤差≤±1% （滿度值）
顯示方式：數碼管顯示
頻 響：1.0－300Hz
電流輸出：4～20mA；驅動500Ω的負載
報警接點容量：AC220V/3A，DC28V/3A
工作電源：220VAC±10% 50Hz 功耗≤10W
五、物理指標：
整機尺寸：
盤裝表：160（寬）×80（高）×160（深）mm
開孔尺寸： 152（寬）×74（高）mm
六、環境指標：
溫 度： -10℃到+60℃，相對濕度 ≤90%
使用環境：周圍無腐蝕性、無強磁場等場合 |
