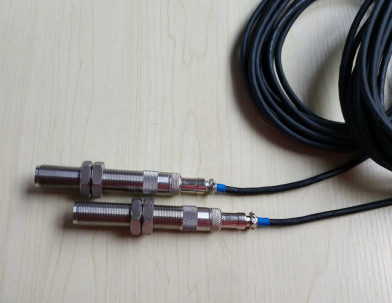

ZS-01磁阻轉速傳感器電機測速探頭
產品概述
ZS-01磁阻轉速傳感器是一款基于電磁感應原理設計的非接觸式測速裝置，專為旋轉機械設備的轉速監測而開發。該傳感器采用不銹鋼外殼結構，具備優異的機械強度和耐環境性能，可在煙霧、油氣、水汽等復雜工況下穩定工作。其核心部件通過精密繞制線圈和磁路設計，能夠?qū)X輪旋轉的機械運動轉化為電信號輸出，實現高精度轉速測量。
技術特點
該傳感器具有輸出信號強、抗干擾性能好的特點，內置磁阻元件可有效捕捉導磁材料齒輪的旋轉變化。采用漸開線齒形檢測設計，建議配合模數2-4的鐵磁材料齒輪使用，安裝間隙推薦0.5-3mm，在此范圍內可保持線性輸出特性。傳感器輸出電壓隨轉速增加而提升，在典型測試條件下（60齒齒輪、0.8mm間隙），轉速從70r/min至4620r/min范圍內可輸出0.8-18.5V的峰峰值信號。產品提供多種長度規格可選，標準螺紋為M16×1，便于現場安裝固定。
應用場景
ZS-01傳感器廣泛應用于風機、汽輪機、電機等旋轉設備的轉速監測，特別適合工業環境中需要長期穩定運行的場合。其非接觸測量方式避免了機械磨損，不銹鋼外殼和澆封工藝確保了在振動、高溫等惡劣條件下的可靠性。傳感器輸出可直接連接計數儀表或控制系統，為設備狀態監測、故障診斷提供基礎數據支持。典型應用包括發電廠輔機監測、石油化工設備轉速保護、冶金行業傳動系統監控等領域。
使用說明
安裝時需注意磁極中心應對準齒輪中心位置，軸向移動需控制在允許范圍內。推薦使用漸開線齒形且模數≥2的導磁齒輪，齒頂寬度建議大于4mm以獲得最佳信號質量。傳感器輸出采用屏蔽電纜連接，長度不宜超過10米以避免信號衰減。產品提供65mm、117mm、148mm等多種探頭長度規格，可根據現場空間條件選擇適配型號。
性能參數
傳感器直流電阻典型值為200-550Ω（25℃），工作溫度范圍覆蓋-10℃至+120℃。物理特性方面，產品重量約120g，抗振動能力達20g，防護結構可有效抵御灰塵和液體侵入。在60齒齒輪測試條件下，其有效測量范圍為10-15000r/min，輸出信號波形為正弦波或方波（取決于齒輪類型），信號幅值與轉速呈正比關系。
一、簡介：
ZS-01磁阻式轉速傳感器采用電磁感應原理實現測速。該傳感器具有輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。
二、電氣指標：
直流電阻：200到550Ω(25℃)
工作溫度：-10到+120℃
三、物理指標：
重 量：約285g
抗振動：20g
螺紋規格： M16×1
齒輪材料：齒輪材料應采用導磁率強的金屬材料。
齒 形：成漸開線齒形是zui合適的齒形。用大模數的齒輪或用其它的齒形將會產生巨大的波形畸變，這將會妨礙精確的測量。如果主軸有軸向移動，則要注意磁極的中心應處在齒輪的中心位置上。
齒輪模數 ：2到 4 齒寬b：大于5mm 。
四、環境指標：
工 作 溫 度：-10到+120℃
五、訂貨指南：
ZS-01-AXX—BXX—CXX—DXX
傳感器長度AXX：01-60mm
02-80mm
03-120mm
04-特殊規格（最大長度為300mm）
螺紋規格BXX：01-M16×1
02-特殊規格
電纜長度CXX：訂貨時以1 m遞增，例如：010=1.0m，默認2m
接頭選項DXX：0 1-直接引線
0 2-航空插頭
 |
